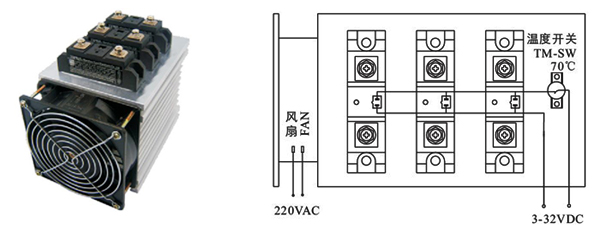

組合三相固態接觸器

·輸入輸出光電隔離或變壓器隔離；
·輸入恒流控制及LED顯示，控制信號與TTL和CMOS邏輯兼容；
·雙向可控硅或單向可控反并聯輸出，零電流開啟零電流關斷；
·功率固態更采用SCR芯片反并聯輸出，工作穩定可靠；
·內置阻容吸收回路，小死區電壓，小諧波干擾；
·高于2.5KV的輸入輸出及底板間的安全絕緣電壓；
·體積小、輸入功率小、無觸點、無火花、無噪音、無機械磨損、耐振動、長壽命。

型號含義

主要應用領域

·工業自動化裝置
·計算機外圍接口
·照明、舞臺燈光控制
·電爐、加熱、取暖控制
·路燈、信號燈、交通燈等
·交流電機控制
·中間繼電器、電磁閥控制
·數控機械、遙控系統
·彩擴、沖印設備、注塑機械
·自動消防、保安系統

DA系列內部原理圖及基本性能測試

使用注意事項

·控制電壓和工作電壓要求穩定，波動系數應該保證在10%之內，接線時應注意固態繼電器的極性，以防接錯而造成固態繼電器永久性損壞。固態繼電器應 安裝在遠離熱源散熱條件好的地方，若環境溫度過高，或者散熱條件不好時，應加大工作電流余量，以保持固態繼電器能均勻良好的散熱。在安裝固態繼 電器時，緊固件應扭緊，防止松動而增大接觸電阻導致發熱過大，底板與散熱器之間也應均勻的涂上一層導熱硅脂，保持固態繼電器能均勻良好的散熱。
·應采用相應的過流與過壓保護措施。過流保護可選用響應時間為10μS的快速熔斷器，熔斷器的大小可選擇用實際工作電流的 1.2-1.5倍；過壓保護可采 用RC阻容吸收回路和壓敏電阻，本系列固態繼電器已全部?jì)戎肦C阻容吸收回路，壓敏電阻可按工作電壓電流的大小來選擇，220V電路電壓可選用430-470V 的壓敏電阻，380V電路電壓可選用750-820V的壓敏電阻，壓敏電阻的通流容量可根據電流的大小來選擇。

固態繼電器的散熱及散熱器的選擇

·由于固態繼電器內開關器件本身內阻的作用，在其導通時都會(huì )產生一定熱量。因此要保證固態繼電器正常工作必須要有良好的散熱條件如：自然冷卻、散 熱冷卻、散熱器加風冷卻等。5A以下可采用自然冷卻，10A以上需加散熱器冷卻，40A以上則要加風扇強冷。
·散熱器的效果不但跟散熱器的大小有關，還跟環境溫度（季節）、通風條件及安裝緊密度都有關系。散熱效果參考標準：使固態繼電器的底板溫度不超過 75℃為準，實際應用過程中可在靠近固態繼電器底板的散熱器上安裝一只70℃的溫度開關 (常閉型) 串聯在控制回路里，當散熱器溫度超過閥值時就會(huì )斷 開控制回路，從而保護固態繼電器及設備，尤其是在實際電流大、安裝密度大、環境溫度高的情況下。除此之外還要考慮固態繼電器本身是否與選用的散 熱器匹配，以及散熱器在機柜中的安裝空間，確保即使在最?lèi)毫拥那闆r下固態繼電器底板的溫度不超過75℃。
·本公司有一系列的散熱器規格可供選擇，但每一型號的固態繼電器不是一定要配唯一規格的散熱器，兩者并沒有完全一致的對應關系，固態繼電器的發 熱量只跟負載的實際電流有關，而與本身的電流等級不完全一致。(發熱量計算公式：發熱量=實際負載電流×1.5瓦/安)

技術參數
